Feldtaugliche UID-Lasermarkierung für lückenlose Rückverfolgbarkeit
Ziel im Kontext

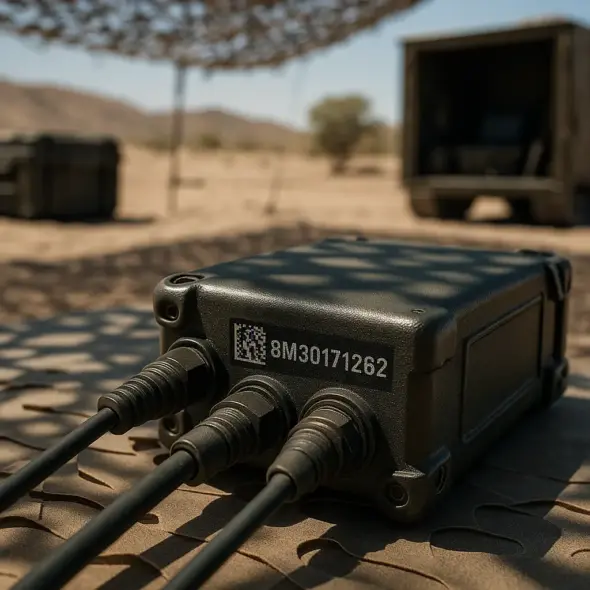

Verteidigungs- und Sicherheitsorganisationen müssen jedes sicherheitskritische Bauteil eindeutig identifizieren, um Manipulation auszuschließen, Haftungsrisiken zu senken und NATO- sowie MIL-STD-130-Audits zu bestehen. Die vorgestellte Lösung ermöglicht eine dauerhafte, nicht-invasive Lasermarkierung mit eindeutiger UID/IUID-Codierung, die selbst Wüstensand, Salznebel oder Dekontamination standhält und so eine kontinuierliche Material- und Einsatzbereitschaft sicherstellt.
Scope & Level
End-to-End-Prozess „Asset-Lifecycle-Traceability“ – Sea Level
(von Fertigung bis Feldeinsatz & Rückführung)
Akteure
- Primär: Asset-Lifecycle-Manager (Annahme)
- Stakeholder: Qualitätsmanagement, Instandhaltung, Behörden-Auditoren, Systemintegrator, Endnutzer (Truppe)
Trigger
Auslieferungsfreigabe eines neuen oder reparierten Bauteils erfordert zertifizierte UID-Markierung und Dokumentation.
Pre- / Post-Conditions
Bauteil ist qualifiziert und freigegeben zur Markierung
Serien-/Chargendaten liegen digital vor
Laser-Station ist kalibriert und mit Vorgabedaten gespeist
UID/IUID dauerhaft aufgebracht und verifiziert
Markierungs- und Prüfdaten im PLM/ERP archiviert
Bauteil erhält „einsatzbereit“-Status und kann verbaut oder versandt werden
Hauptszenario
- Asset-Lifecycle-Manager ruft Auftrag in der Laser-Software auf.
- System lädt Bauteil-Geometrie & UID-Daten aus PLM (Annahme).
- Bauteil wird mittels 3-Punkt-Spannung ausgerichtet.
- Laser erzeugt Data-Matrix-Code gemäß MIL-STD-130.
- In-Line-Kamera prüft Lesbarkeit (Vericare ≥ 4, Anforderung 3.0+).
- Software protokolliert Bild, ISO-Verifikationsscore & Prozessparameter.
- Manager bestätigt Datensatz; ERP erhält automatisches „Markierung fertig“.
- Bauteil erhält Schutzlack (optional) und wird verpackt.
- Warenausgang meldet UID an NATO N-SPA Datenbank (Annahme).
- Feldeinheit scannt Code bei Erstverwendung und synchronisiert Service-Intervall.
Diagramm: Prozess-Swimlane „Laser-Mark & Verify“
Alternativ- / Fehlerpfade
automatische Nachlaserung; erneute Prüfung
System schlägt parameteradaptierte Pulsbreite vor
Prozess stoppt, Instandhaltung wird alarmiert
Metriken / KPIs
| Kennzahl | Zielwert | Ausgangslage |
|---|---|---|
| Nacharbeitsquote Markierung | < 0,1 % | 1 % |
| Audit-Vorbereitungszeit | – 40 % | 5 Tage/Quartal |
| Inventarisierungsaufwand Feldlager | – 30 % | 6 h/Monat |
| Mittlere Lesbarkeitsdauer UID | > 15 Jahre | 8–10 Jahre |
ROI-Rechnung – Break-Even nach 12 Monaten (20.000 Bauteile/Jahr)
| Posten | Annahme | Wert (€) |
|---|---|---|
| Einmal-Invest | Laser-Station inkl. Integration & Schulung | 170.000 |
| Jährliche Einsparungen | - Reduzierte Nacharbeit/Scrap (Δ 0,9 % ⇒ 8 €/Teil) - Effizienz Compliance & Inventur (40 k €/a) | 200.000 |
| Monatliche Einsparung | 200.000 € ÷ 12 | ≈ 16.700 |
| Break-Even-Punkt | 170.000 € / 16.700 € ≈ 11 Monate | <12 M. |
Interpretation
- Extrem kurze Amortisation – Mit einer Investition von 170 k € und konservativ angesetzten Einsparungen von ≈ 16,7 k €/Monat kippt die kumulierte Cash-flow-Linie bereits im 11. Monat ins Plus. Payback-Zeiten unter 12 Monaten sind für CAPEX-Projekte im industriellen Umfeld selten und sprechen für eine sehr robuste Wirtschaftlichkeit.
- Hoher Kapitalhebel – Rechnet man mit einem branchenüblichen Diskontsatz von 8 %, erzielt die Lösung über fünf Jahre einen Net Present Value von rund 630 k €. Anders formuliert: Jeder heute investierte Euro generiert knapp 4 € Kapitalwert innerhalb des Betrachtungszeitraums.
- Margen- & Wettbewerbsbeitrag – Ab Jahr 2 fließen die vollen jährlichen Einsparungen von ≈ 200 k € direkt in EBIT bzw. freie Liquidität. Bei einer typischen Maschinenbau-EBIT-Marge von 8 % entspricht das einem Umsatzäquivalent von 2,5 Mio. € – ohne einen zusätzlichen Auftrag gewinnen zu müssen.
- Risikoreduzierung als stiller ROI-Booster – Die Kalkulation berücksichtigt nicht:
- Vermeidung von Vertragsstrafen durch fehlerhafte UID (typ. 5-stellige Beträge pro Vorfall).
- Gesparte Audit-Tage externer Prüfer.
- Geringere Bestände, weil Komponenten eindeutig rückverfolgbar sind.
Diese Effekte erhöhen real den ROI, tauchen aber in der monetären Kurzrechnung nicht auf.
- Sensitivität – Selbst wenn die Teilezahl um 25 % niedriger ausfiele und der Einsparwert pro Teil nur 6 € betrüge, läge der Break-Even noch immer bei ≈ 16 Monaten. Das unterstreicht die geringe Volumenabhängigkeit der Wirtschaftlichkeit.
- Strategischer Zusatznutzen – Neben harten Euro-Effekten liefert die Lasermarkierung nach MIL-STD-130/IUID einen Compliance-„Versicherungsschutz“:
- Keine Abhängigkeit von Label-Lieferanten (Lieferkettensicherheit)
- Erfüllung künftiger NATO-Spezifikationen ohne Mehraufwand
- Nachweisbare „Zero Tamper“-Historie – reputationsfördernd gegenüber Behördenkunden
